dalam pembuatan rangkaian lampu LED kali ini kita buat dalam software Proteus dan di bantu dengan program CVAVR sebagai pembuat perintah dalam ATMEGA8,

kenapa harus di buat dulu perintah dalam ATMEGA8?

karena di dalam ATMEGA8 belum terdapat perintah, jadi kita harus ngoding dikit dulu di program AVR.

oke langsung saja ke tahapannya:

1. langkah pertama yang dilakukan adalah membuat rangkaian LED nya dulu di program proteus.

2. buka proteus nya lalu buat desain rangkaian seperti ini

3. setelah kalian selasai membuat rangkaiannya buka CVAVR

4. pilih file-new-project

5. sehingga muncul page ini, lalu pada tab chip, ubah menjadi posisi Atmega8 dan Clock pada 1Mhz

6. berikutnya buat posisi output pada port D

7. lalu klik Generate program, save and exit

8. klik save sampai 4 kali, karena ada 4 file yg disimpan

9. setelah semuanya tes save, akan muncul tampilan seperti ini:

10. kemudian masukkan kode

      PORTD = 0b11110000;

11. lalu Project – Build All, dan akan tersave

12. masuk lagi ke proteus dan masukkan perintah kita tadi ke dalam ATMEGA8

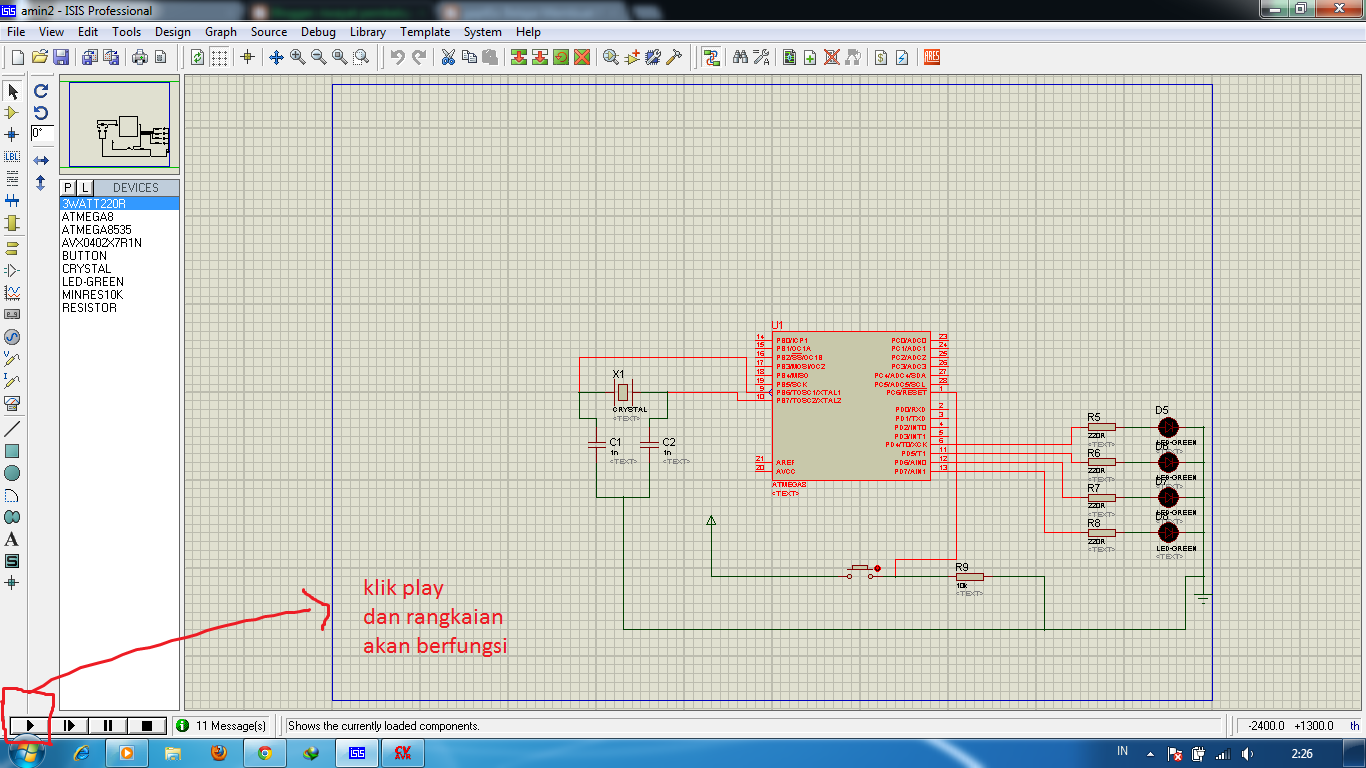

13. terakhir klik tombol play

NB; maaf kalo ada banyak kekurangan CMIIW, semoga bermanfaat :-)
